Zweikammer-Tanksysteme

Speicherlösungen für unterschiedliche Prozessströme

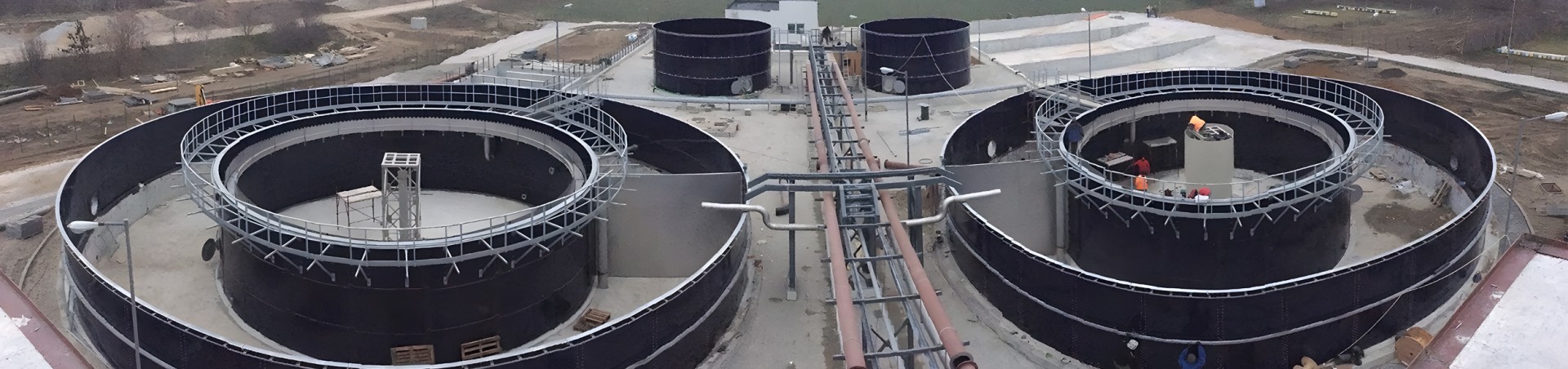

Diese Tanksysteme können mit Kapazitäten von 20 m³ bis 1.500 m³ aus glasbeschichtetem Stahl oder verzinktem Stahl gefertigt werden – entweder mit speziellen Dichtmassen oder mit Membransystemen. Sie sind speziell für die getrennte Lagerung unterschiedlicher Flüssigkeiten innerhalb eines einzigen Tanks konzipiert.

Vorteile

Minimierung der Lagerkosten durch die effiziente Nutzung eines zweikammerigen Tanksystems.

Hohe betriebliche Flexibilität.

Vereinfachte Wartung und Überwachung.

Energie- und Logistikeffizienz.

Schnelle und einfache Installation: Beispielsweise kann ein zweikammeriger Tank mit einem Gesamtvolumen von 500 m³ innerhalb von maximal 12 Tagen montiert werden.

Schnelle Demontage, einfacher Transport und Wiederinstallation an anderen Standorten möglich.

Planungsinformationen

Jede Tankkammer wird individuell oder als integriertes Speichersystem innerhalb des technologischen Prozesses ausgelegt – basierend auf sämtlichen projektspezifischen Anforderungen sowie den geltenden Normen und Richtlinien. Ziel ist die Reduzierung eines breiten Spektrums der gesamten Betriebskosten des Kunden.

Diese Speicherlösungen werden unter Berücksichtigung sämtlicher statischer und dynamischer Lastberechnungen (Wind-, Erdbeben- und Schneelasten) geplant, die für den jeweiligen Standort gelten, und entsprechen den nationalen Vorschriften und Standards des jeweiligen Landes.

Jede entwickelte Speicherlösung umfasst ebenfalls die Fundamentplanung, die Ausrichtung und Positionierung sämtlicher Rohrleitungen innerhalb des Tanks sowie deren Anbindung an die Anlagen des technologischen Prozesses. Diese Leistungen sind im Preis jeder Speicherlösung enthalten und werden projektbezogen exakt definiert.

Highberg-Solution-Rezervoare-Bicompartiment-A1

Komponenten

Dach – Abhängig von der gelagerten Flüssigkeit und dem Durchmesser des Tanks können die Dachkonstruktionen von einfachen geneigten Flachdächern bis hin zu komplexeren konischen oder Dom Konstruktionen variieren.

Tankkörper – Der Tankkörper besteht aus verzinkten oder glasbeschichteten Stahlbleche mit Materialstärken zwischen 2 und 20 mm. Die Verbindung erfolgt mittels hochfester Verschraubungen mit definiertem Drehmoment gemäß statischer Berechnung. An diese Struktur wird das hydraulische Rohrleitungssystem angeschlossen, das den technologischen Prozess versorgt.
Basierend auf denselben Berechnungen werden außerdem die erforderlichen Verankerungssysteme, Aussteifungen sowie weitere kundenspezifische Zubehörkomponenten definiert und integriert.

Thermische Isolierung – Auf Wunsch kann eine Thermische Isolierung ausschließlich an der Außenseite des Tanks sowie am Dach angebracht werden. Hierfür werden Mineralwollematten in unterschiedlichen Stärken verwendet, abgestimmt auf die Wärmeübertragungsberechnungen des jeweiligen Standorts. Der Witterungsschutz erfolgt durch eine verzinkte und lackierte Wellblechverkleidung in der vom Kunden gewünschten Farbe.

Membran (für die Ausführung aus verzinktem Stahl) – Die Membran wird im Inneren des Tanks installiert und verhindert den direkten Kontakt zwischen dem Fluid und der Metallstruktur. Die Auswahl des Membranmaterials erfolgt abhängig von der Art der gelagerten Flüssigkeit, ihrer Konzentration sowie ihrer Temperatur, um jegliche chemische Reaktion zwischen Fluid und Material auszuschließen.

Spezialdichtmassen und Dichtprofile – Zwischen den glasbeschichteten Stahlbleche werden spezielle Dichtmassen und Dichtprofile eingesetzt, um eine vollständige Dichtigkeit der Tanksysteme sicherzustellen. Die Auswahl der Dichtstoffe erfolgt projektbezogen entsprechend der chemischen Zusammensetzung des gelagerten Mediums.

Zubehör – Wir bieten ein umfassendes Sortiment an Zubehörlösungen an, darunter Heizschlangen in verschiedensten Ausführungen, Spiral- und Vertikalleitern aller Typen und Standards, komplexe SCADA-Automatisierungs- und Überwachungssysteme, elektrische Tauchheizungen mit Leistungen bis zu 12 kW, unterschiedliche seitliche Wartungszugänge sowie komplexe hydraulische Systeme aus Edelstahl.

Anwendbare Standards und spezifische Zertifizierungen

Die Konstruktion und Produktion der HIGHBERG SOLUTION-Tanks erfolgt gemäß den strengsten internationalen Standards und Zertifizierungen: FM Global, NFPA, VdS, EN 1090-1, EXC2, ISO 9001, ISO 14001, ISO 45001 usw.
